아파트 EPS실과 TPS실 역할, 설치기준



아파트에 살면서 EPS, TPS라는 글자가 적힌 문을 본 적이 있으신가요? EPS실은 전기 케이블이 수직 또는 수평으로 지나가는 통로를 의미하고, TPS실은 통신 케이블이 지나가는 통로를 의미합니다. 이 글에서는 EPS실과 TPS실의 역할과 설치 기준에 대해 알아보겠습니다.





EPS실과 TPS실이란?



목차





1. EPS실 역할





EPS: Electric Pipe Shaft



EPS실은 전기 케이블을 보호하고 관리하는 역할을 합니다. EPS실에는 다음과 같은 전기 장비들이 설치됩니다.

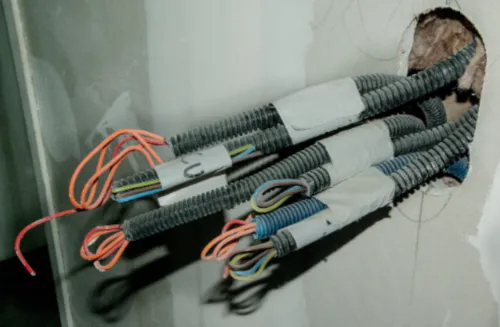

아파트 전기 케이블



1.1 분전반

전기를 각 층이나 세대에 분배하는 장치입니다. 일반 분전반과 비상 분전반이 있습니다.(가정용 분전반 비교)



1.2 전기 트레이

전기 케이블을 지지하고 정리하는 장치입니다. 트레이의 폭은 300mm입니다.



1.3 소화장치

EPS실에 화재가 발생할 경우, 자동으로 소화하는 장치입니다. EPS실의 면적이 1.2m 미만인 경우에는 설치하지 않아도 됩니다.

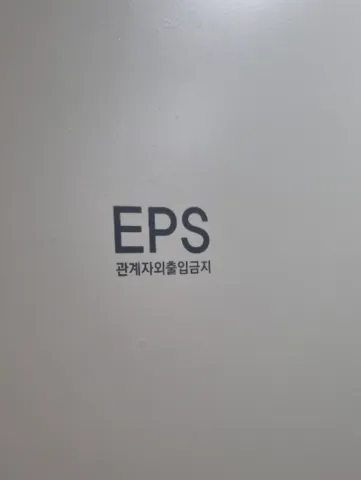

아파트 EPS실



EPS실은 전기 케이블을 안전하게 운영하기 위해 필요한 공간입니다. EPS실에는 점검구가 있어서, 유지보수나 기기 반입 반출이 가능하도록 해야 합니다. 점검구의 폭은 90cm 이상이어야 합니다.









2. EPS실 설치기준

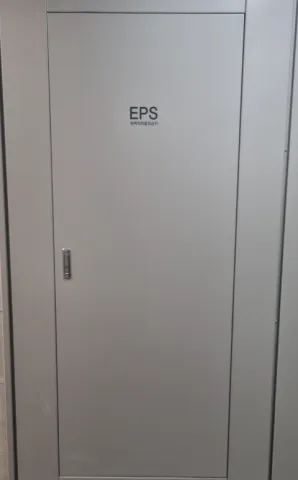

아파트 EPS실 문



EPS실의 설치 기준은 건축전기설비설계기준에 따라 정해집니다. EPS실의 설치 기준은 다음과 같습니다.



• 각 층마다 같은 위치에 설치해야 합니다. 층마다 다른 위치에 설치하면, 전기 케이블의 길이가 길어지고 공사가 어려워집니다.
• 면적은 보나 기둥을 제외하고 선정해야 합니다. 보나 기둥은 기기 설치를 방해하므로, EPS실의 면적에 포함하지 않습니다.
• 내부에 설치되는 기기, 케이블 포설 공간 이외에 증설, 유지, 보수를 위한 공간이 필요합니다. 기기와 벽 사이의 간격은 1.2m 이상이어야 합니다.
• 내화 충전재는 화재 발생시, 방화 구획을 관통하는 케이블을 통해 화염과 가스가 확산되는 것을 막기 위해 사용합니다. EPS실에 들어가는 케이블은 내화 충전재로 마감처리해야 합니다.









아파트 전기 관리



EPS실은 아파트의 전기 시설을 관리하는 공간입니다. EPS실의 역할과 설치 기준에 대해 숙지하시고, 전기 안전에 주의하시기 바랍니다.









3. TPS실 역할





TPS: Telecommunication Pipe Shaft



TPS실은 통신 케이블을 보호하고 관리하는 역할을 합니다. TPS실에는 다음과 같은 통신 장비들이 설치됩니다.

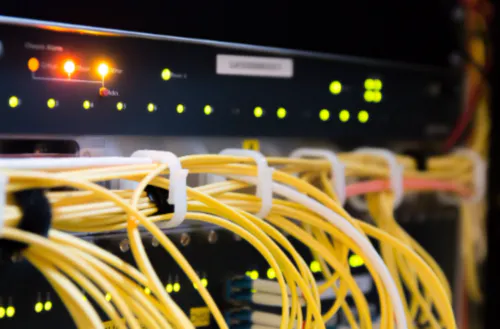

아파트 통신케이블



3.1 통신반

통신 케이블을 각 층이나 세대에 분배하는 장치입니다. 통신반은 통신사업자의 장비와 연결되어 있습니다.



3.2 통신 트레이

통신 케이블을 지지하고 정리하는 장치입니다. 트레이의 폭은 150mm입니다.



3.3 통신 케이블

통신 서비스를 전달하는 전선입니다. 통신 케이블에는 인터넷용 케이블, 전화용 케이블, 홈네트워크용 케이블 등이 있습니다.

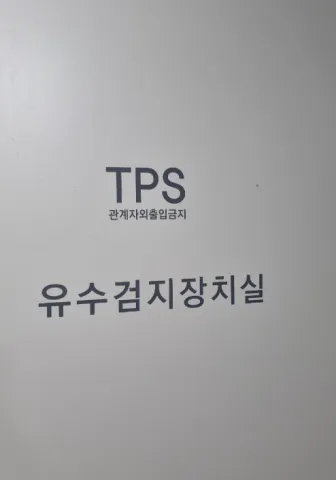

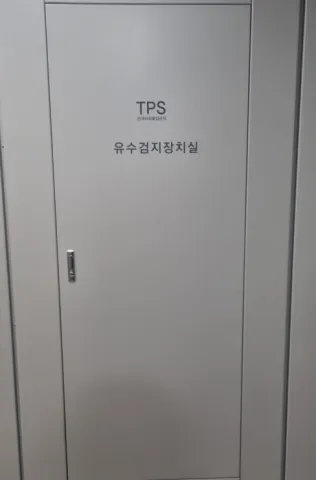

아파트 TPS실













4. TPS실 설치기준





아파트 TPS실





• 각 층마다 동일한 위치에 설치해야 합니다. 층에 따라 위치를 다르게 하면, 통신 케이블이 불필요하게 길어지고 공사과정도 복잡해집니다.
• 면적을 산정할 때, 보나 기둥은 기기 설치를 방해하기에 TPS실 면적에 미포함합니다.
• 내부에 설치되는 각종 기계와 케이블 포설 공간 이외에도 용이한 유지보수를 위해 공간이 확보되어야 합니다.기기와 벽 사이의 간격은 0.6m 이상이어야 합니다.
• TPS실의 내화 충전재는 화재가 발생할 경우, 방화 구획을 통과하는 선을 통해 화염과 유독가스가 확산되는 것을 막기 위해 사용합니다.

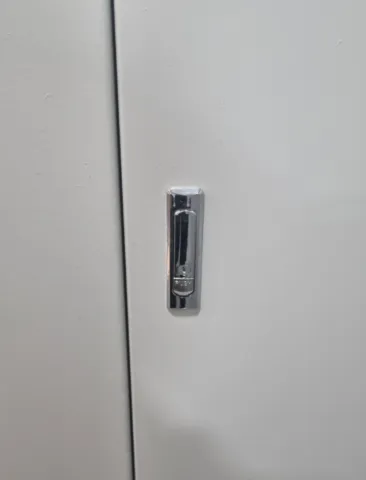

아파트 지하실 철문





TPS실은 아파트의 통신 시설을 관리하는 중요한 공간입니다. TPS실의 역할과 설치 기준을 알고, 통신 서비스에 문제가 없도록 하시기 바랍니다





---





[함께 보면 좋은 글]



가스비 절약방법, 요금 적게 나오는 설정



겨울 난방비 절약방법 5가지( 아파트 보일러 아끼기)





---



이상 전기선과 통신선이 지나가는 아주 중요한 공간인 EPS와 TPS에 대해 알아보았습니다. 한번쯤 본 문구인데 무엇인지 정확히 모르셨다면, 이번 기회를 통해 EPS실과 TPS실의 역할과 설치 기준을 명확히 숙지하셨으면 좋겠습니다.
