핸들 클럭스프링 역할과 고장증상, 교체방법

오늘은 핸들 클럭스프링이라는 부품에 대해 알아보겠습니다. 핸들 클럭스프링은 스티어링 휠과 에어백, 핸들 열선 등에 전기를 공급하는 역할을 하는데요, 이 부품이 고장나면 어떤 증상이 나타나고 어떻게 수리할 수 있는지 알려드리겠습니다. 또한, 클럭스프링 셀프 교체 수리 과정도 공유하겠습니다.





스티어링 휠 클럭스프링 역할, 고장증상, 교체방법





목차





핸들 클럭스프링 기본설명





역할

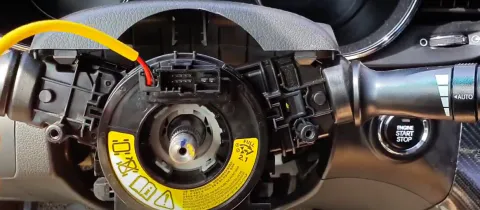

핸들 분해 후 클럭스프링 모습



핸들 클럭스프링은 스티어링 휠이 회전하는 동안에도 전선이 꼬이지 않도록 해주는 부품입니다.



스티어링 휠에는 에어백, 핸들 열선, 혼, 오디오 컨트롤 등 여러 전기 부품이 연결되어 있는데요, 이들에게 전기를 공급하기 위해서는 스티어링 휠과 차체 사이에 전선이 연결되어 있어야 합니다.









하지만 스티어링 휠은 좌우로 자유롭게 회전할 수 있기 때문에, 전선이 그대로 연결되어 있다면 스티어링 휠을 돌릴 때마다 전선이 꼬이거나 당겨지게 됩니다.



이를 방지하기 위해, 클럭스프링이라는 부품이 사용됩니다.



셀프로 교체하는 방법은 글 후반부에 상세히 알려드리겠습니다.











구조와 형태

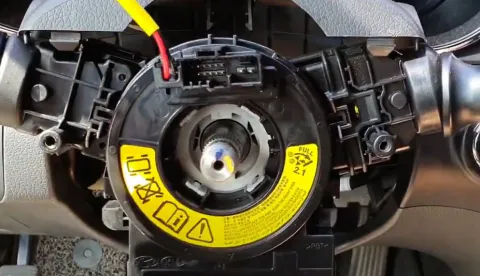

클럭스프링은 스프링 모양의 전선이 두 개의 플라스틱 디스크 사이에 감겨 있는 형태입니다



한 쪽 디스크는 스티어링 휠에 고정되어 있고, 다른 쪽 디스크는 차체에 고정되어 있습니다. 스티어링 휠이 회전할 때, 한 쪽 디스크는 같이 회전하고, 다른 쪽 디스크는 고정된 상태로 남아 있습니다.





🎈 알아두면 100만원 아끼는 핸들 소음







핸들 클럭스프링의 원리



이렇게 하면, 전선이 스프링처럼 늘어나거나 줄어들면서 스티어링 휠의 회전에 따라 유연하게 움직일 수 있습니다. 클럭스프링의 이름은 이 스프링 모양의 전선 때문에 붙여진 것입니다.





!!! 핸들 열선이 갑자기 안 된다면 꼭 알아둘 것

핸들 열선 고장 원인과 수리 비용







클럭스프링 고장증상과 원인





고장증상



핸들 클럭스프링이 고장나면 스티어링 휠에 연결된 전기 부품들이 정상적으로 작동하지 않게 됩니다.

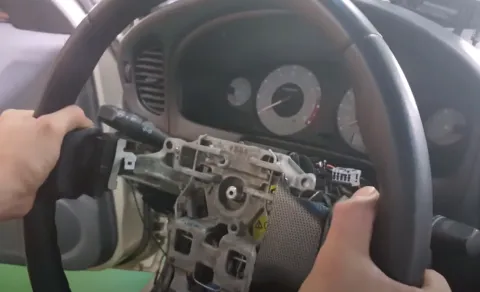

핸들 중앙 0점 맞추는 과정



예를 들어, 다음과 같은 증상이 나타날 수 있습니다.



• 에어백 경고등 켜짐
• 핸들 열선 안 들어옴
• 혼(크락션) 작동 안 됨
• 오디오 컨트롤 무반응
• 핸들 돌릴 때 소음 발생
• 핸들 틀어짐





이러한 증상들은 클럭스프링의 전선 단선 또는 헐거워짐, 스프링 늘어남, 커넥터 분리 등의 원인으로 발생합니다.





!!! 핸들 돌릴 때 소리가 난다면...

핸들 돌릴 때 소리나는 증상 해결방법







고장원인



핸들 클럭스프링의 고장 원인은 여러 가지가 있을 수 있지만, 가장 흔한 원인은 스티어링 휠의 과도한 회전입니다.



스티어링 휠은 일정한 범위 내에서만 회전할 수 있습니다. 보통은 좌우로 2.5바퀴 정도가 최대입니다.



하지만, 주차나 U턴 등을 할 때 스티어링 휠을 너무 많이 돌리는 것이 반복되면, 클럭스프링의 스프링이 과도하게 늘어나거나 줄어들어 전선이 손상될 수 있습니다.

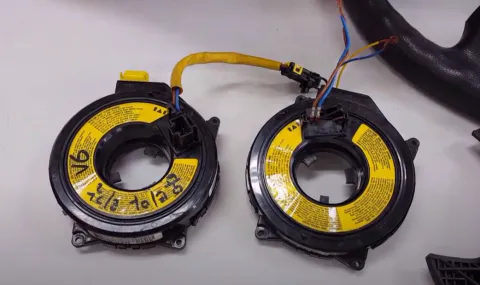

클럭스프링 고장 원인



또한, 스티어링 휠을 돌린 채로 주차하거나 정차하면, 클럭스프링의 스프링이 장시간 긴장된 상태로 남아 있어 노후화가 촉진될 수도 있죠.



따라서 스티어링 휠을 돌릴 때는 필요한 만큼만 돌리고, 주차나 정차할 때는 스티어링 휠을 정중앙에 놓는 습관을 들이는 것이 좋습니다.











클럭스프링 교체방법과 비용





셀프 교체방법



핸들 클럭스프링을 교체하려면 가장 먼저 스티어링 휠을 탈거해야 합니다.



스티어링 휠에는 에어백이 장착되어 있기 때문에 에어백이 작동하지 않도록 배터리를 분리하거나 퓨즈를 제거하고 시작해야 됩니다.





!!! 자동차 퓨즈 종류와 교체/제거 방법

자동차 퓨즈 종류와 교체방법





그 후, 에어백을 조심스럽게 탈거해야 합니다. 에어백은 충격이나 열에 노출되지 않도록 주의해야 합니다. 터질 수 있기 때문이죠.

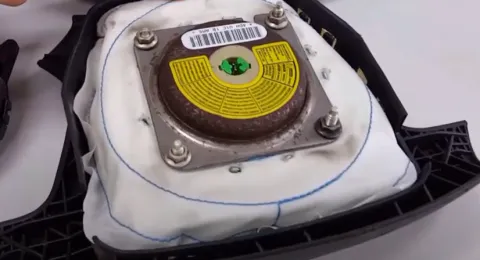

핸들 에어백 분리 탈거한 모습





에어백을 탈거한 후, 스티어링 휠을 고정하는 볼트를 풀고 스티어링 휠을 빼내면, 클럭스프링이 보일겁니다. 클럭스프링을 고정하는 나사나 클립을 풀고 커넥터를 뽑아내면, 클럭스프링을 탈거할 수 있습니다.



새 클럭스프링을 장착할 때는, 스티어링 휠이 정중앙에 위치하도록 조정하고 클럭스프링의 방향도 정중앙에 맞춰야 합니다.(중앙 맞추는 방법 보기)



그리고 커넥터 연결, 나사와 클립 고정, 스티어링 휠과 에어백 장착, 퓨즈 재장착 등 분해의 역순으로 작업하시면 됩니다. 핸들 클럭스프링 교체는 비교적 간단한 작업이므로 DIY로 할 수도 있습니다.











교체수리비용



하지만, 에어백과 관련된 부품이므로, 안전을 위해 전문가에게 맡기는 것이 좋습니다. 핸들 클럭스프링 교체 비용은 차종에 따라 다르지만, 보통 국산차를 기준으로 부품비와 공임비를 합하면 10만원에서 20만원 정도가 일반적입니다.





---





[같이 읽어보세요]





전연령 렌트 뜻과 장점(경력, 가격)과 단점 주의사항

주행중 핸들잠김현상 원인, 대처법

자동차 핸들 떨림 원인과 증상별 해결방법







---







이상으로 자동차 핸들(스티어링 휠)의 클럭스프링이라는 부품에 대해 알아보았습니다. 핸들에 부착된 버튼이 갑자기 동작하지 않거나 소음이 발생하는 등 문제가 식별되었을 때 클럭스프링을 의심해봐야 하는데요. 비용이 저렴하고 직접 교체할 수도 있으니 이 글을 참고하셔서 문제를 해결해보시기 바랍니다.
